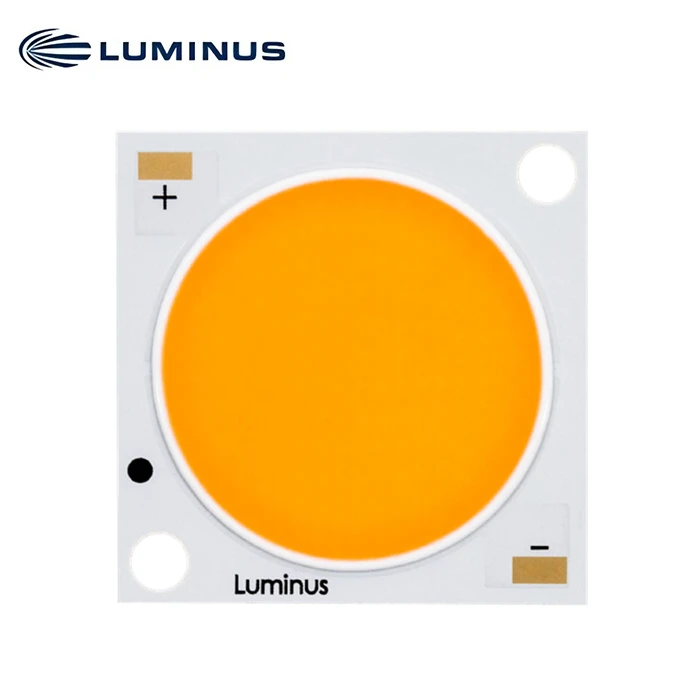

CLM-22

Generation 4 CLM-22 COB Arrays Vit LED

Skicka förfrågan

Hämta

Beskrivning

Generation 4 CLM-22 COB Arrays Vit LED

Drag
• Hög lumeneffekt och typisk effektivitet
• Över 4 970 lm, 141LPW @ 3000K, 90CRI, Tj=85ºC
• Över 6 360 lm, 180 LPW @ 5000K, 70CRI, Tj=85ºC
• CCT-intervall 2200K, 2400K, 2700K, 3000K, 3500K, 4000K, 5000K, 5700K och 6500K
• AccuWhite High Colour Rendering, 97CRI Typ. De flesta CCT
• 3 SDCM-färgfack som standard, 2 SDCM-binning tillgängliga
• Utmärkt optisk emissionslikformighet och konsistens i färg över vinkel
• Exceptionell långtidsfärgstabilitet
• Överlägsen värmeledningsförmåga för jämn värmespridning
• Miljövänlig: RoHS- och REACH-kompatibel
• UL erkänd, fil # E465703

Ansökningar
• Spotlights/spårljus
• Downlights
• Butiksbelysning
• Gästfrihetsbelysning
• Arkitektur och specialitet
• Gatubelysning
• Parkeringsplats och områdesbelysning
• Tunnelbelysning

CCT, CRI och R9 Värderingar

Korrelerade färgtemperaturer	XX-värde	CRI	*R9
2200K, 3,000K, 4000K, 5000K, 5700K, 6500K	70	>70	-
2700K, 3000K, 3500K, 4000K, 5000K, 5700K, 6500K	80	>80	>0
2400K, 2700K, 3000K, 3500K, 4000K, 5000K	90	>90	>50
2700K, 3000K	95	>95	>85
3500K, 4000K, 5000K	95	>95	>75

Beställningsartikelnummer

Följande tabeller beskriver produkter med typiskt flöde och minimiflöde mätt vid 1 050 mA och specificerat vid Tj=85ºC. Värdena vid 25ºC beräknas och visas endast som referens.

CCT	Utgångsflöde (lm)			Färg Tolkning Index (min.)	Beställningsartikelnummer
CCT	Typ. (85ºC)	Min. (85ºC)	Beräknad Typ. (25ºC)	Färg Tolkning Index (min.)	3-stegs MacAdam Ellipse	2-stegs MacAdam Ellipse
2200K	4,420	4,110	4,860	70	CLM-22-22-70-36-AC40-F5-3	CLM-22-22-70-36-AC40-F5-2
2400K	3,735	3,475	4,110	90	CLM-22-24-90-36-AC40-F5-3	CLM-22-24-90-36-AC40-F5-2
2700K	5,760	5,365	6,335	80	CLM-22-27-80-36-AC40-F5-3	CLM-22-27-80-36-AC40-F5-2
	4,760	4,425	5,235	90	CLM-22-27-90-36-AC40-F5-3	CLM-22-27-90-36-AC40-F5-2
	4,115	3,825	4,525	95	CLM-22-27-95-36-AC40-F5-3	CLM-22-27-95-36-AC40-F5-2
3000K	5,965	5,545	6,560	70	CLM-22-30-70-36-AC40-F5-3	CLM-22-30-70-36-AC40-F5-2
	5,865	5,455	6,450	80	CLM-22-30-80-36-AC40-F5-3	CLM-22-30-80-36-AC40-F5-2
	4,970	4,620	5,465	90	CLM-22-30-90-36-AC40-F5-3	CLM-22-30-90-36-AC40-F5-2
	4,280	3,980	4,710	95	CLM-22-30-95-36-AC40-F5-3	CLM-22-30-95-36-AC40-F5-2
3500K	5,965	5,545	6,560	80	CLM-22-35-80-36-AC40-F5-3	CLM-22-35-80-36-AC40-F5-2
	5,070	4,715	5,575	90	CLM-22-35-90-36-AC40-F5-3	CLM-22-35-90-36-AC40-F5-2
	4,520	4,205	4,975	95	CLM-22-35-95-36-AC40-F5-3	CLM-22-35-95-36-AC40-F5-2
4000K	6,215	5,780	6,835	70	CLM-22-40-70-36-AC40-F5-3	CLM-22-40-70-36-AC40-F5-2
	6,005	5,585	6,605	80	CLM-22-40-80-36-AC40-F5-3	CLM-22-40-80-36-AC40-F5-2
	5,220	4,855	5,740	90	CLM-22-40-90-36-AC40-F5-3	CLM-22-40-90-36-AC40-F5-2
	4,730	4,400	5,205	95	CLM-22-40-95-36-AC40-F5-3	CLM-22-40-95-36-AC40-F5-2
5000K	6,360	5,915	6,995	70	CLM-22-50-70-36-AC40-F5-3
	6,040	5,615	6,645	80	CLM-22-50-80-36-AC40-F5-3
	5,465	5,080	6,010	90	CLM-22-50-90-36-AC40-F5-3
	4,715	4,385	5,185	95	CLM-22-50-95-36-AC40-F5-3
5700K	6,310	5,870	6,940	70	CLM-22-57-70-36-AC40-F5-3
5700K	5,965	5,545	6,560	80	CLM-22-57-80-36-AC40-F5-3
6500K	5,915	5,500	6,505	70	CLM-22-65-70-36-AC40-F5-3
6500K	5,765	5,360	6,340	80	CLM-22-65-80-36-AC40-F5-3

Drift Egenskaper1

Parameter	Symbol	Minimum	Typisk	Maximal	Enhet
Forward Current1,2	Om		1,050	3,500	mA
Framspänning 3	Vf	31.0	33.5	37.0	V
Driva			35.2	131.3	W
Driftfallstemperatur	T c			120	ºC
Ljusemitterande ytdiameter	LES		22.0		mm
Termiskt motstånd (korsning-till-hölje)	Θjc		0.14		ºC/W
Korsningstemperatur	Tj			140	ºC
Betraktningsvinkel			120		Grad
