Cree LED XLamp® XP-LR & XP-GR LEDs optisk analys

Med lanseringen av XLamp® XP-LR & XP-GR LED har Cree LED berikat sin bärbara belysningsserie ytterligare.



Dessa två produkter är designade för belysningstillämpningar som kräver hög precision och utmärkt ljuseffektivitet. XP-LR & XP-GR använder en rund kopp ljus-emitterande yta, som kan ge mer enhetlig och koncentrerad ljuseffekt jämfört med den traditionella fyrkantiga koppens ljus-emitterande ytan; strålen är mer symmetrisk och avskärningen-är tydligare, vilket är lämpligt för tillämpningsscenariot med "hög-precisionsstyrning av strålkastare" och uppfyller behoven hos strålkastare, cykelljus och high-användare av ficklampor.









Bärbar belysning Kort om optisk analys

• Med lanseringen av XLamp® XP-LR och XP-GR lysdioder,Cree LEDhar ytterligare berikat sin bärbara belysningsserie.
• Den runda koppens ljus-emitterande ytan gör strålen mer enhetlig och ljusare.
• Den runda koppens ljus-emitterande ytan framhäver ytterligare dess fördelar när den matchar följande vanliga sekundära optiska system:

(1) Kombination av reflektorkopp och plan yta
(2) Asfärisk fokuseringslins med zoomfunktion



XLamp® XP-LR & XP-GR LEDs Optiska egenskaper i en överblick



Exempel 1 på modifiering av ficklampans applikation: Reflektorkoppslösning



Jämförelsetest utfördes genom att ersätta lysdioder med ficklampor som säljs normalt på marknaden

Reflektorkopp + platt linsdesign

4 lägen:

     (1) Blixt

(2) Hög ljusstyrka

(3) Medium ljusstyrka

(4) Låg ljusstyrka

Batteridetaljer:

(1) Batterispecifikation: 21700

(2) Spänning: 3,6V

(3) Batterikapacitet: 5000 mAh

(4) Maximal drivström: 8A

(5) Frekvensomriktarens design: konstant ström









I reflektorkoppslösningen, jämfört med det sfäriska paketet XP-G4 Standard och XP-L2 lysdioder, ger LED-fickorna som använder XP-GR och XP-LR en smalare ljus-emitterande vinkel och en tydligare avskärningslinje, och strålstyrningsprestandan är bättre.

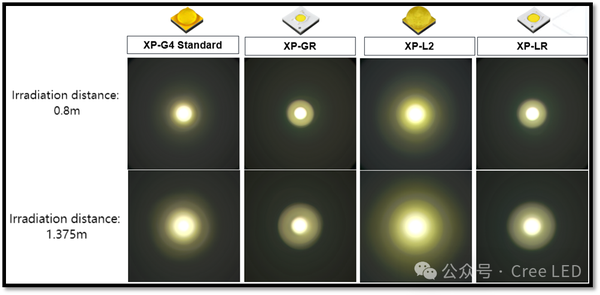

Jämförelsetabell för ljuspunkter *Ljuseffekt jämförs under 300 lm-förhållanden



I reflektorkoppslösningen, jämfört med det sfäriska paketet XP-G4 Standard och XP-L2 lysdioder, har LED-fickorna som använder XP-GR och XP-LR en smalare ljusvinkel och högre ljusstyrka.

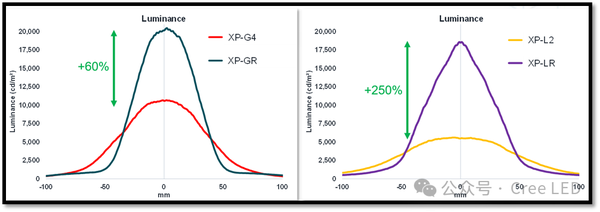

Fördelningsdiagram för rumslig ljusstyrka (strålningsavstånd @ 1,375 m)



Exempel 2 på modifiering av ficklampa: fokuseringslinslösning


Jämförelsetest med ficklampor som normalt säljs på marknaden för att ersätta lysdioder
Asfärisk fokuseringslins med zoomfunktion
4 lägen
(1) Hög ljusstyrka
(2) Medium ljusstyrka
(3) Låg ljusstyrka
(4) Blixt
Batteridetaljer
(1) Batterispecifikation: 18650 (2 celler i serie)
(2) Spänning: 7,2V
(3) Batterikapacitet: 2000 mAh
(4) Frekvensomriktarens design: konstant ström





I kondensatorlinslösningen, jämfört med sfäriska LED-lampor (XP-G4, XP-L2) och platta LED-lampor (XPG4-HI), ger LED-fickor som använder XP-GR och XP-LR en smalare ljusvinkel och en tydligare avskärningslinje, och strålstyrningsprestandan är också bättre.
